كيف يحدث الالتواء في الطباعة ثلاثية الأبعاد وما يمكنك فعله حيال ذلك

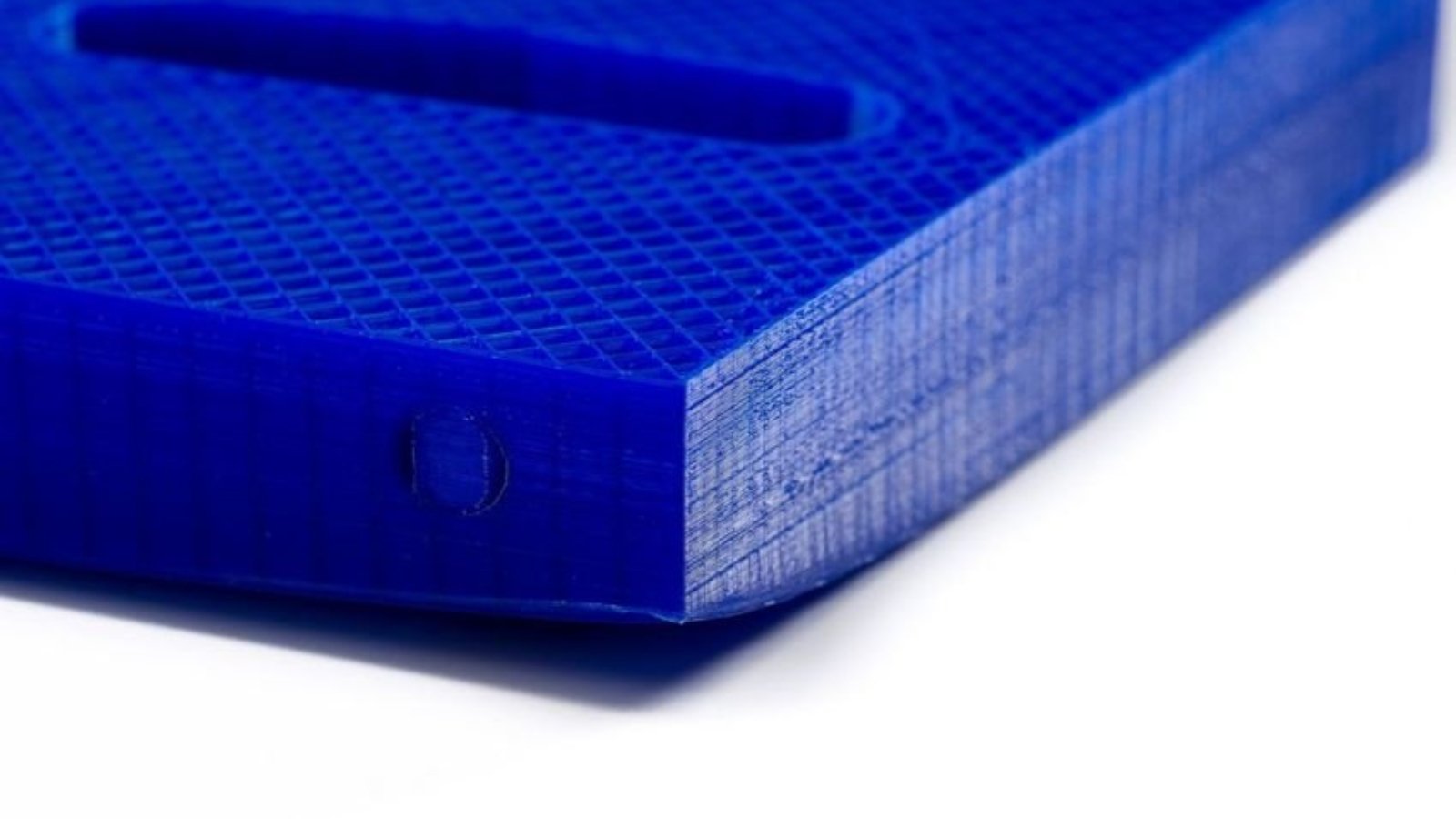

إذا كنت مشتركًا في الطباعة ثلاثية الأبعاد، فمن المحتمل أنك واجهت تحديات أخرى إلى جانب الظلال والتوتير. خاصة إذا كنت تستخدم طابعة FDM ثلاثية الأبعاد، فقد تكون قد واجهت التواء. التزييف هو انحناء تصاعدي في الكائن المصنوع مضافًا والذي يحدث بشكل أساسي في الطبقات الأولى التي تلتصق بسرير الطباعة. هنا، يمكن أن يكون انحناء الطبقات الفردية قويًا لدرجة أنه حتى أثناء عملية الطباعة، ينفصل الجزء المنحني لأعلى من النموذج عن سرير الطباعة وبالتالي تفشل عملية الطباعة ثلاثية الأبعاد بأكملها. ولكن لماذا تحدث هذه الظاهرة غير السارة أثناء الطباعة ثلاثية الأبعاد وكيف يمكن منع ذلك من أجل الطباعة المستقبلية؟ لقد ألقينا نظرة فاحصة!
للإجابة أولاً على سؤال “لماذا”، يكون الالتواء في جوهره مرتبطًا بدرجة الحرارة. على هذا النحو، يمكن أن يحدث في أي جزء ولكن بشكل خاص تلك المصنوعة من مواد ذات درجة حرارة عالية. قد تكون الأجزاء الكبيرة جدًا أو الطويلة جدًا المصنوعة من المواد المذكورة معرضة للخطر بشكل خاص نظرًا لحقيقة أن التحكم في درجة الحرارة قد يكون أكثر صعوبة. ويرجع ذلك إلى حقيقة أن البلاستيك المستخدم يميل إلى الانكماش بعد التبريد. على سبيل المثال، إذا كنت تستخدم ABS عند درجة حرارة طباعة تزيد عن 200 درجة مئوية ثم تركتها تبرد إلى درجة حرارة الغرفة المعتادة، فيمكنك توقع انخفاض بنسبة 1.5 ٪ تقريبًا – أو حتى أكثر، اعتمادًا على حجم جزء! ونظرًا لأن تأثير الانحناء يبدأ من الطبقات الأولى، فسوف يستمر طوال عملية الطباعة بأكملها حتى يتشوه الجزء تمامًا تقريبًا.
شرح ماديًا، عندما يتم تسخين المادة، تصبح اللدائن الحرارية سائلة، ولكنها في نفس الوقت تتمدد. عندما تبرد بعد ذلك مرة أخرى (إلى درجة حرارة الغرفة، على سبيل المثال)، فإنها تتقلص أيضًا مرة أخرى، مما يعني حدوث هذه الحركة. وخلال هذه الحركة بالتحديد في البلاستيك البثوق بالفعل، يمكن العثور على سبب الالتواء أثناء الطباعة ثلاثية الأبعاد! تتقلص الطبقة الأكثر برودة بالفعل وفي نفس الوقت تأخذ معها الطبقات التي لا تزال ساخنة، مما يؤدي في النهاية إلى تزييف المواد.
كيف يمكنك منع الاعوجاج؟
كما هو الحال مع العديد من التحديات التي تواجهها أثناء الطباعة ثلاثية الأبعاد، فإن الإعداد الصحيح لدرجة الحرارة هو المفتاح. ومع ذلك، لا تشير درجة الحرارة في هذه الحالة إلى درجة حرارة الفتيل المسخن فحسب، بل تشير أيضًا إلى درجة حرارة المكونات الأخرى: تأتي بعض الطابعات ثلاثية الأبعاد مزودة بغرفة طباعة ساخنة، مما يسمح بالتصاق أفضل بحيث يكون للجزء المطبوع ثلاثي الأبعاد فرصة أقل يخرج ويتجعد. من الجيد أيضًا مراقبة درجة حرارة الغرفة هنا. كما ذكرنا سابقًا، يعد التبريد الشديد لدرجة حرارة الغرفة عاملاً يمكن أن يؤدي إلى تزييف الطباعة ثلاثية الأبعاد. لذلك، حاول إبقاء النوافذ والأبواب مغلقة لتجنب تدفق الهواء المباشر على النموذج المطبوع ثلاثي الأبعاد.
لتجنب التواء في طباعة FDM ثلاثية الأبعاد التالية، يجب عليك أيضًا مراعاة سرعة الطباعة. لقد رأينا بالفعل مع الظلال وكذلك مع التوتير أن الحل لتجنب هذه المشاكل يمكن أن يكون سرعة طباعة أقل. هذا هو الحال أيضا مع الاعوجاج. علاوة على ذلك، يجب تكييف درجة حرارة فوهة الطارد وفقًا لذلك.
عند الحديث عن التعديلات، هناك عدد قليل من الخيارات المختلفة التي تمكن المستخدمين من التحقق من أن الفوهة الخاصة بهم تعمل بشكل صحيح وأن التصاق اللوحة جيد. لا سيما من خلال إنشاء طوف أو حافة أو تنورة. ولكن ما هي الاختلافات بين هذه الخيارات الثلاثة؟
تتضمن الطوافة وضع عدة طبقات متتالية من المواد على درجك قبل بدء الطباعة الفعلية. ستتم طباعة الجزء على هذه الطوافة التي يجب إزالتها في النهاية. نظرًا لوضع الطوافة أسفل الجزء نفسه، سيكون الجزء أقل عرضة للالتواء. في هذه الأثناء، تشبه الحافة إلى حد كبير هذا الخيار الأول، على الأقل في الفكرة. إنه ينطوي على إنشاء طبقة حول الكائن المطبوع، إنه في الواقع نوع من توسيع الطبقة الأولية للجزء المطبوع ثلاثي الأبعاد. وبالتالي فإن هذه الحافة أرق بكثير وسيكون لها تأثير أقل على التصاق الجسم النهائي باللوحة. ومع ذلك، يمكن أن يكون خيارًا رائعًا لأنه يستخدم مواد أقل من الطوافة وبالتالي يطبع بشكل أسرع. أخيرًا، الخيار الثالث هو التنورة. مع هذا، النموذج محاط بشكل أساسي بمخطط مطبوع ثلاثي الأبعاد (على الرغم من أنه على عكس الحافة فإنه لا يلامس الجزء نفسه). يتيح لك ذلك معايرة الفوهة بشكل صحيح وتثبيت الطارد، مما يضمن عمله بشكل صحيح. الأمر متروك لك لاختيار ارتفاع التنورة والمسافة بينها وبين الجزء المراد طباعته.
التمسك بسرير الطباعة
إذا كنت لا تزال غير ناجح في إزالة التواء أجزائك بعد استكشاف الطرق السابقة للتخلص من تأثير التواء للطباعة ثلاثية الأبعاد، فإليك بعض النصائح الإضافية. كما ترى، يعد الالتصاق بلوحة تصميم الطابعة ثلاثية الأبعاد أمرًا بالغ الأهمية. لا تتردد في استخدام مادة لاصقة لضمان عدم تشوه طبعتك أثناء الطبقات القليلة الأولى. على سبيل المثال، يمكنك استخدام عصي الغراء PVA المصممة خصيصًا، والتي تقوم بتطبيقها في طبقة رقيقة ومتساوية على لوحة الطباعة. بدلاً من ذلك، يقسم بعض المستخدمين باستخدام مثبت الشعر. على أي حال، نوصي بإجراء اختبار طباعة ثلاثية الأبعاد قبل استخدام هذه المنتجات، للتأكد من أنك لن تتلف لوحة التصميم عند محاولة نزع الجزء منها. بالإضافة إلى ذلك، تأكد دائمًا من تنظيف درجك جيدًا وخالي من أي بقايا من الطباعة السابقة،
أخيرًا، لا تتردد في التحقق من معلمات لوحة التصميم الخاصة بك. يمكن أن يؤدي المستوى السيئ أيضًا إلى التواء. إذا كنت لا تزال تواجه مشكلات، فقد يكون الوقت قد حان لاختبار فتيل آخر. خلاف ذلك، في الحالات الأكثر خطورة، ننصحك بالاتصال بالشركة المصنعة للطابعة ثلاثية الأبعاد.
