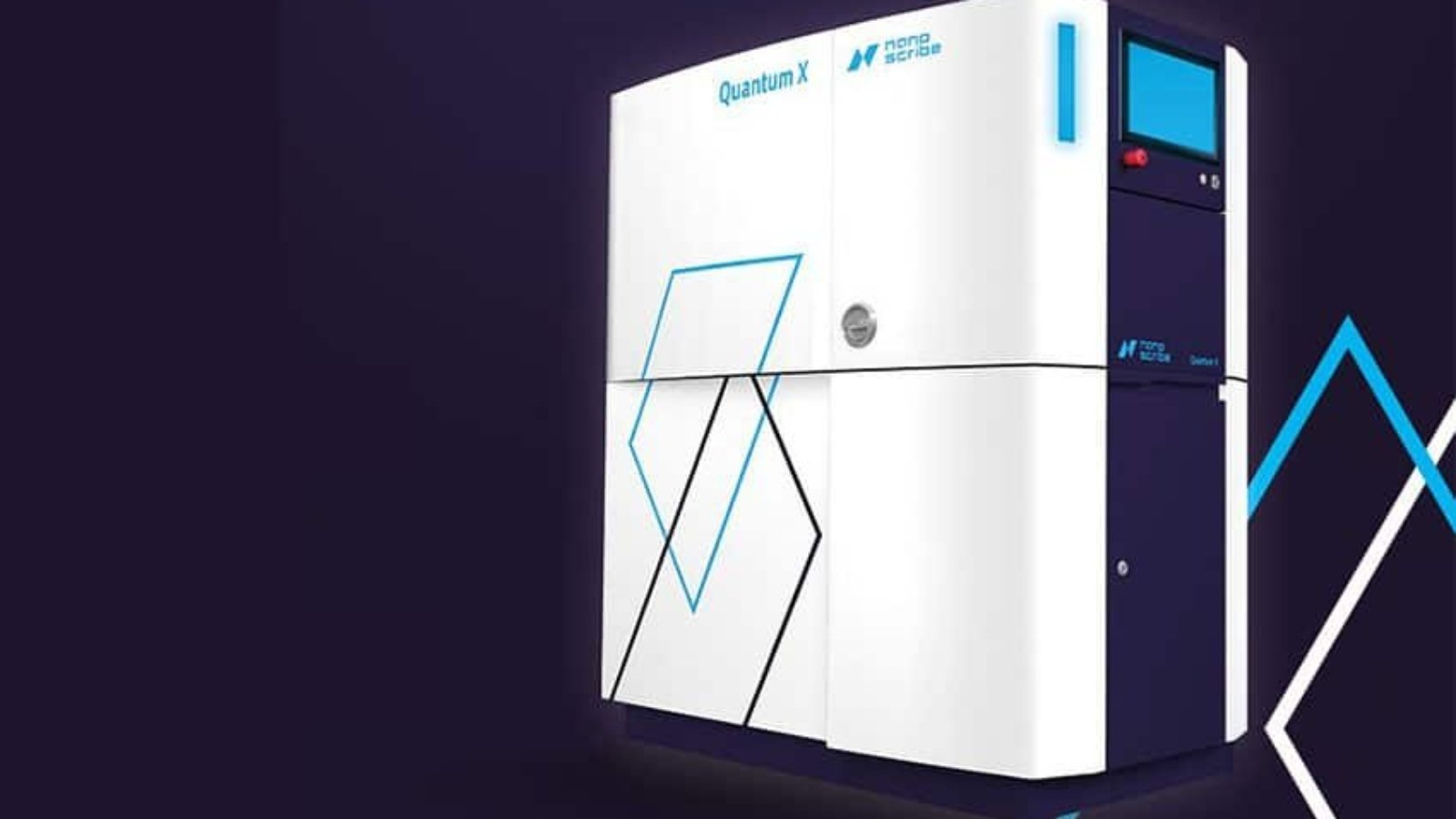

التصنيع الدقيق هو جزء ناشئ من التصنيع الإضافي سيفتح الباب أمام عدد من التطبيقات الواعدة جدًا. لا توجد العديد من الشركات في هذا المجال، ومع ذلك فقد لاحظنا في الأشهر القليلة الماضية أن هؤلاء اللاعبين يطورون حلولًا جديدة لهذا السوق المتنامي ويحظون باهتمام متزايد من أجله. في الآونة الأخيرة، كشفت الشركة المصنعة للطابعات ثلاثية الأبعاد Nano scribe النقاب عن أحدث طابعة ثلاثية الأبعاد، وهي Quantum X. تم تصميم هذا النظام للتصنيع الدقيق للنماذج الأولية والماجستير في عمليات الإنتاج الصناعي. بعبارة أخرى، هذه الطابعة قادرة على إنتاج أشياء صغيرة باستخدام تقنية 2GL (طبعة حجرية ثنائية الفوتون بتدرج الرمادي) التي تنتظر براءة اختراع الشركة.
نظام Quantum X عبارة عن آلة توفر سرعة عالية وحرية تصميم كاملة ودقة عالية من أجل إنشاء هياكل صغيرة جدًا ولكنها معقدة. كما هو الحال مع جميع تقنيات الطباعة ثلاثية الأبعاد، فإن الهدف هو أن يستفيد المستخدم من دورات تكرار التصميم الأقصر والتصنيع الفعال من حيث التكلفة. يوضح Nano scribe أن هذا النظام مثالي للبصريات الدقيقة الانكسارية والعناصر البصرية الانكسارية متعددة المستويات. بمعنى آخر، عدسات متناهية الصغر تصل إلى 200 ميكرون.
البصريات الدقيقة المطبوعة مباشرة على رقاقة بقياس بوصتين دون الحاجة إلى خطوات طباعة حجرية إضافية أو تصنيع القناع | الصورة: Nano scribe
نظام متطور للتصنيع الدقيق
يوضح Nano scribe أن تقنية 2GL تجمع بين التصنيع الدقيق الإضافي مع ضبط حجم فوكس فائق السرعة. على موقع الويب الخاص بهم، يمكنك قراءة ما يلي: ” يتحكم Quantum X في حجم فوكس على طول مستوى مسح ضوئي واحد باستخدام تعديل طاقة الليزر المتزامن بسرعات عالية. بهذه الطريقة، يتم إنتاج الأشكال المعقدة ويمكن تحقيق ارتفاعات الميزات المتغيرة في حقل مسح واحد. يمكن طباعة الخطوات المنفصلة والدقيقة وكذلك التصاميم الطوبوغرافية المستمرة بشكل أساسي على ركائز بسكويت الوفر تصل إلى ست بوصات دون الحاجة إلى خطوات طباعة حجرية إضافية أو تصنيع القناع. “
هذا النظام مخصص أيضًا للإنتاج. الرقائق الخاصة التي تحتوي على خلايا مختلفة (حيث تحتوي على الراتين) تسمح بتصنيع أجزاء متعددة في جولة واحدة. تبلغ مساحة التصميم الكاملة لهذه الطابعة ثلاثية الأبعاد 50 × 50 مم. من أجل تسهيل إنتاج السلاسل الصغيرة، يشتمل Quantum X على معايرة تلقائية ومراقبة في الوقت الفعلي لمهام الطباعة، والتي يمكن إجراؤها من خلال واجهة تحكم عن بعد. فكرت الشركة المصنعة أيضًا في إضافة ثلاث كاميرات مختلفة للرؤية الحية لمراقبة مهام الطباعة في الوقت الفعلي.
يعلق الدكتور مايكل ثيل، المؤسس المشارك CSO لشركة Nano scribe ، الدكتور Michael Thiel ، “يفرض قانون Beer قيودًا قوية على أجهزة الطباعة الحجرية بدون قناع اليوم. يتميز Quantum X بطباعة حجرية ثنائية الفوتون بتدرج الرمادي، والتي تتغلب على هذه القيود وتوفر حرية تصميم غير مسبوقة وسهولة في الاستخدام. عملاؤنا يعملون في طليعة التصنيع الدقيق “.
