TEKEVER هي شركة برتغالية تصمم وتصنع طائرات بدون طيار للمراقبة البحرية لقطاعي الدفاع والأمن. منذ عام 2001، تعمل على تطوير أنظمة جوية بدون طيار (UAS)، تقدم بشكل أكثر دقة مجموعة من ثلاث منتجات، AR3 وAR4 وAR5. الطائرة بدون طيار التي نهتم بها بشكل خاص هي AR4 لأنها تدمج مكونًا مطبوعًا ثلاثي الأبعاد مصنوعًا من آلة SLS من XYZ printing. باستخدام طابعة MfgPro230 x S ثلاثية الأبعاد، تمكنت الشركة من تصميم هيكل برج الطائرة بدون طيار مع تقليل التكاليف والمهل الزمنية. كل ذلك مع احترام المتطلبات الميكانيكية وخصائص الجزء.
يتضمن تطوير أنظمة UAS عددًا من القيود: يجب أن تكون مكوناتها قوية ومقاومة للصدمات، ولكن أيضًا خفيفة وصلبة من أجل ضمان أداء أفضل. يمكن أن يلبي استخدام التصنيع الإضافي لإنتاج هذه الأجزاء هذه التوقعات – لقد أثبتت التكنولوجيا بالفعل على نطاق واسع في مجال الطيران. باستخدام المواد الضرورية والمواد المناسبة فقط، من الممكن تحسين نسبة الوزن / القوة لجزء مع تقليل وقت التصنيع. هذا هو أحد الأسباب التي دفعت TEKEVER إلى إلقاء نظرة فاحصة على التقنيات ثلاثية الأبعاد. تحولت أولاً إلى نمذجة الترسيب المنصهر (FDM)، لكن العملية كانت بها بعض القيود، مما أدى بها إلى اختبار تقنيات أخرى. اختارت الشركة أخيرًا تلبيد الليزر الانتقائي (SLS) من XYZ printing ، من بين أسباب أخرى بسبب الخصائص الميكانيكية الفائقة التي تقدمها تقنية SLS مقارنة بـ FDM.
من FDM إلى SLS للطائرات بدون طيار
كان هدف TEKEVER هو تقييم أهمية SLS من حيث جودة السطح والمقاومة. للقيام بذلك، قررت تصنيع هيكل برج طائرتها AR4 بدون طيار. هذا مكون ذو شكل معقد للغاية، بجدران رفيعة وسميكة وثقوب صغيرة وحواف مستديرة. قامت الشركة بطباعتها ثلاثية الأبعاد لأول مرة على آلة FDM، باستخدام ULTEM، وهو بلاستيك حراري عالي الأداء معروف بنسبة الوزن إلى القوة العالية. أحد قيود هذه العملية هو ضرورة الدعامات، والتي تضيف المزيد من استهلاك المواد وتؤثر أيضًا على الجودة النهائية للجزء. نظرًا لأن SLS لا يتطلب دعمًا، فقد كان بديلاً جيدًا لـ FDM.
بالإضافة إلى هذا القيد، كان من الضروري أيضًا الحفاظ على خفة الجزء، وتحسين وقت الطباعة والحصول على جزء مقاوم للماء. ثلاثة معايير تم استيفائها بفضل حل XYZ printing.
تقنية SLS من XYZ printing تلبي قيود الصناعة

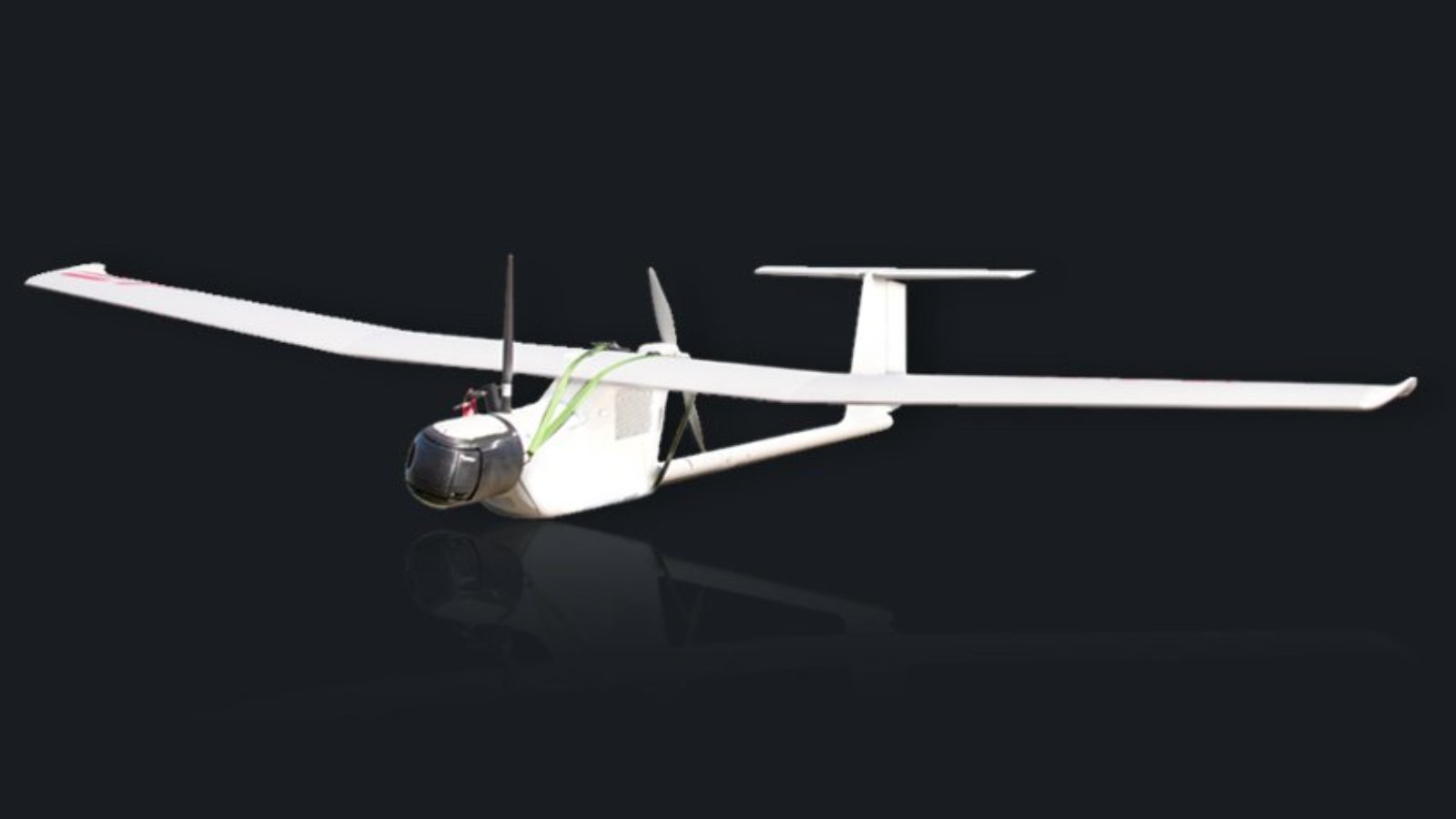

تعد AR4 UAV حلاً مثاليًا للتطبيقات العسكرية والتجارية التي تتطلب نشرًا سريعًا للهاتف المحمول. لذلك، يجب أن يكون النظام خفيفًا قدر الإمكان لتقديم أفضل إزاحة. لتقليل وزن المكون، من الضروري تقليل كمية المواد المطلوبة وبالتالي اللعب بملء الجزء. في SLS، إذا كان الكائن به هندسة مغلقة، فيجب إضافة ثقوب إخلاء بحيث يمكن إخلاء المسحوق غير الملبد من الداخل. يمكن للشركة إما تغيير تصميم الجزء نفسه أو استخدام برنامج معين لتعديل هندسة التعبئة. في علبة TEKEVER، أضافت فتحات تهوية وأفرغت الجزء لتقليل وزنه.
بالإضافة إلى تصميم الجزء، كان من الضروري أيضًا تحسين وقت طباعة الجزء. تعتبر عملية SLS مثالية لهذا لأنها تسمح بتكديس الأجزاء المختلفة فوق بعضها البعض، لذلك في دورة طباعة واحدة، يمكن للشركة الحصول على عدة مكونات في وقت واحد. توفر طابعة MfgPro230 x S 3D إمكانية تكرار أكبر وحجم 230 × 230 × 230 مم، مما يسمح بتكرار متعدد. للمقارنة، سيستغرق جزء من طابعة FDM ثلاثية الأبعاد حوالي 16 ساعة للطباعة، بينما في MfgPro230 xS ، سيستغرق الأمر 10.5 ساعة. في المقابل، لتصنيع 4 مكونات على آلة FDM، من الضروري مضاعفة وقت الطباعة بمقدار 4، أي 64 ساعة، بينما في آلة SLS، يمكن القيام بذلك في 18 ساعة و15 دقيقة فقط.
أخيرًا، تعد الطائرة بدون طيار AR4 حلاً للمراقبة البحرية يمر بانتظام فوق المحيطات ويتعرض لمستويات عالية من الرطوبة. نتيجة لذلك، يجب أن تكون مكوناته مقاومة للماء. لذلك يجب طباعة جسم البرج ثلاثي الأبعاد بمادة ذات امتصاص منخفض للماء والرطوبة. طورت XYZ printing نايلون 12 يلبي هذه المتطلبات. يتميز sPro12w بمقاومته الكيميائية الجيدة، وامتصاص الرطوبة المنخفض، ودقة السطح الممتازة. أدى ذلك إلى اختيار TEKEVER كمواد SLS للطائرة بدون طيار.
نتائج مرضية
أثبتت طابعة MfgPro230 xS أنها خيار مثالي لتصنيع أجزاء AR4 UAV. بفضل حجم الماكينة والمواد المستخدمة، يمكن لفرق TEKEVER تحسين وقت الطباعة وإنتاج مكونات ذات جودة أفضل. وتخلص الشركة إلى أن “فريق XYZ printing قدم دعمًا كبيرًا للعملاء من خلال مساعدتنا طوال عملية طباعة هذا الجزء، من الاختيار المناسب للمواد إلى الاتجاه الصحيح للحصول على أفضل النتائج، وإزالة أي شكوك قد تكون قد نشأت.” إذا كنت تريد معرفة المزيد عن طابعة XYZ printing SLS ثلاثية الأبعاد، فانقر هنا.
المصدر: 3dnatives
